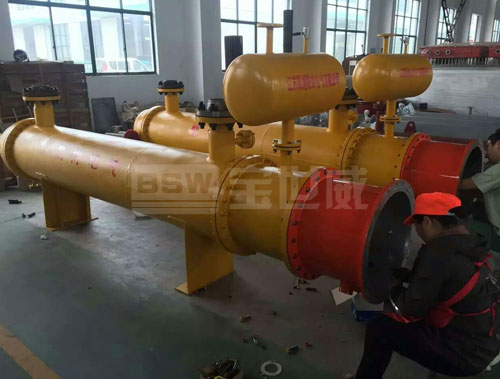

導熱油爐防爆加熱器由流體電加熱器、導熱油泵、管路連接附件、物理量傳感器以及自動化電熱 裝置集成整和的系統，利用熱媒，導熱油（或水）的熱傳遞對介質或設備間接加熱，并利用油泵驅動熱媒循環給熱，從而實現加熱溫度到達生產需求，是普通鍋爐的理想升級。

導熱油爐防爆加熱器的工作原理：對于電加熱油爐，熱量是由浸入導熱油的電加熱元件產生和傳輸?shù)?，以?dǎo)熱油為介質，利用循環泵，強制導熱油進行液相循環，將熱量傳遞給用一個或多種用熱設備，經用熱設備卸載后，重新通過循環泵，回到加熱器，再吸收熱量，傳遞給用熱設備，如此周而復始，熱量的連續傳實現遞，使被加熱物體溫度升高，達到加熱的工藝要求。

導熱油爐電加熱器設備是將電加熱器直接插入有機載體（導熱油）中直接電加熱，并通過高溫油泵進行液相循環將電加熱后的導熱油輸送到用熱設備，再由用熱設備出油口回到導熱油加熱爐電加熱，形成一個完整的循環電加熱系統。電加熱導熱油爐采用數顯式溫控儀控溫，具有超溫報警、低油位報警、超壓力報警功能。

導熱油爐也叫有機熱載體導熱油加熱爐，俗稱導熱油鍋爐，官方名稱為熱油爐。其是以煤、油、氣為燃料，以導熱油為循環介質供熱的新型電加熱熱能設備，導熱油爐指載熱工質為高溫導熱油（也稱熱煤體、熱載體）的新型熱能轉換設備，通常也用“MW”（兆瓦）表示爐的容量，舊單位也用“萬千瓦/時”或“萬大卡/時”，即“104kcal/h”表示，導熱油爐的優勢在于“高溫低壓“、運行平穩而被廣泛運用。

導熱油爐防爆電加熱器在工業使用中，主要用于原油、天然氣的加熱及礦物油的加工、儲存、運輸?shù)?。煉油廠利用導熱油預熱冷物料，并已成功地用于潤滑油制造過程中溶劑和萃取劑蒸發裝置的電加熱。由于利用導熱油爐加熱與利用蒸汽加熱相比較既有加熱均勻、操作簡單、安全環保、節約能源、控溫精度高、操作壓力低等優點，在現代工業生產中已被作為傳熱介質得到廣泛的應用。

導熱油爐在化學工業中，主要用于蒸餾、蒸發、聚合、縮合/脫乳、脂化、干燥、熔融、脫氫、強制保溫以及農藥、中間體、防老劑、表面活性劑、香料等合成裝置的加熱。

在油脂工業中，導熱油爐主要用于油脂分解、脂肪酸蒸餾、脂化、硝化、加氫反應、濃縮、真空脫臭等裝置加熱。

在合成纖維工業中，導熱油爐主要用于聚合、熔融、紡絲、熱固、纖維整理、延伸及干燥設備的加熱。

在造紙工業中，導熱油爐電加熱器主要用于涂膠漿輥筒、干燥輥筒、干燥間、干燥柜、熱熔融機、熔蠟鍋及波紋紙加工的加熱。

在塑料、橡膠工業中，導熱油爐電加熱器主要用于熱壓、熱延、擠壓、捏合、密煉、硫化成型、噴射注塑機、膠漿攪拌機、傳送帶烘干機、螺桿擠壓機及模具的加熱和保溫。

在空調及電氣設備工業中，導熱油爐電加熱器主要用于工廠、辦公室、醫院、民用建筑、賓館的集中或分散采暖；電氣設備制造業的拋光機、軋板機、真空機、烘干機、干燥室、真空室的加熱。

在脂肪和油漆工業中，導熱油爐電加熱器主要用于高壓釜、干燥機、蒸餾灌、蒸發設備、油漆烘干、烘烤、干燥及高溫固化的加熱。

在木材工業中，導熱油爐電加熱器主要用于纖維板、刨花板、層壓板、膠合板、飾面板的熱壓成型及木材烘干設備、干燥設備、涂面設備及膠合機的加熱。

在建材工業中，導熱油爐電加熱器主要用于石膏板烘干、混凝土構件凝固保護及預制生產、瓷磚壓模、裝飾材料烘干及油氈生產線用熱。

在筑路工程中，導熱油爐電加熱器主要用于瀝青加熱、溶解、瀝青貯罐、瀝青混凝土及乳化瀝青的加熱保溫。

在冶金、機械加工和鑄造工業中，導熱油爐主要用于金屬脫脂池、杜瓦罐、酸洗槽、清洗槽、電鍍槽、呂陽板氧化槽、電極制造、淋浴器熱處理裝置、磷酸鹽處理設備、烘焙機房、砂芯烘干、清漆噴涂和干燥、裝配處理裝置的加熱。

在食品工業中，導熱油爐電加熱器主要用于面包烘烤裝置、餅干類食品烘烤裝置、糖果生產裝置、糧食干燥裝置、食用油的榨制與精制裝置、蒸餾鍋、高壓釜、傳送帶式烘干機的加熱。

導熱油爐在紡織印染工業中，導熱油爐天然氣電加熱器主要用于干燥定型裝置、熱熔染色裝置、染色印花裝置、干燥器、烘干器、軋光機、壓平機、洗滌機、軋布機、熨平機、熱風拉幅等的加熱。

在煉焦工業中，導熱油爐氫氣電加熱器主要用于貯氣罐、混合站、分配站的加熱與保溫。

在汽車制造業中，導熱油爐氮?dú)怆娂訜崞?/strong>主要用于隧道式烘干房、脫脂浴池、磷酸處理設備的加熱。

在國防科研中，導熱油爐電加熱器主要用于國防科研新技術、新材料、新產品的研制所需的高溫?zé)嵩础?/p>

在碳素工業中，導熱油爐電加熱器主要用于石墨電極、碳素制品、瀝青熔化、混捏鍋加熱、擠壓成型加熱。

在海運業中，導熱油爐電加熱器主要用于船舶上的重油罐、瀝青罐、硫磺罐以及需要加熱保溫的集裝箱用熱。

除上述行業外，導熱油爐可用于溫水發生器、熱水發生器、蒸汽發生器、散熱器以及肥皂洗滌劑工業、焦油加工業、洗衣機的用熱。

分類

燃煤型導熱油爐是以煤為燃料，導熱油為熱載體。利用循環油泵強制液相循環，將熱能輸送給用熱設備后繼而返回重新加熱的直流式特種工業爐，常見類型一般分為立式手燒、臥式圓筒型、臥式機燒三種燃煤結構形式，主要是根據加煤的勞動強度從而分了這三種形式。

燃油型導熱油爐是以燃油或燃?xì)鉃槿剂希萌紵魅既剂?，以?dǎo)熱油為熱載體。

常見類型一般分為立式、臥式二種結構形式，主要是根據設備空間高度這二種形式。

電加熱型電加熱油爐，熱量是由浸入導熱油的電加熱元件產生和傳輸?shù)?，以?dǎo)熱油為熱載體

1、具有低壓、高溫、安全、高效節能的特點。

2、具有完備的運行控制和安全監測裝置，可以精密地控制工作溫度。

3、結構合理、配套齊全、安裝周期短，運行和維修方便，便于鍋爐布置。

4、由于電加熱有機熱載體爐采用先進的防爆結構，可應用于工廠Ⅱ區防爆，防爆等級可達C級

水煤漿型水煤導熱油爐原理圖

水煤導熱油爐原理圖

近幾年由于環保的需要及油價上漲，使很多地方政府和企業將水煤漿做為清潔燃料替代石油加以利用。在中小型工業鍋爐上尤為突出。從2000年來看，市場開發水煤漿鍋爐有兩大趨勢，一種是按照油爐方式改造的水煤漿鍋爐，即在油爐系統的基礎上進行設計（油式水煤漿鍋爐）；一種是按照散煤爐方式改造的水煤漿鍋爐，即在散煤爐系統上進行設計（散煤式水煤漿鍋爐）。

突出特點

導熱油爐的特點與蒸汽鍋爐相比，能在較低的運行壓力下，獲得較高的工作溫度，具有低壓、高溫的技術特性?？蓪?shí)現穩定在各個等級負荷下，熱效率均能保持在最佳水平。具有完備的運行控制和安全監測裝置，操作方便、安全可靠。閉路循環，液相輸送熱能，熱損失小，節能效果顯著，運行成本低?？煅b或組裝出廠，運輸方便，安裝周期短，投產見效快。結構緊湊，均可單獨布置，鍋爐房投資省。鍋爐保溫性能好，采用了高效保溫材料和先進的施工工藝，爐墻散熱損失小的加熱和精確的溫度調節，滿足不同的要求。

普通鍋爐存在著兩大弊端，一是燃燒時有煙霧煙塵冒出，成為污染的重要來源；二是煤渣燃燒不充分，能源浪費極為嚴重。純無煙再節能旋流燃燒鍋爐新技術與傳統工業鍋爐相比較，有著絕對的優勢。它比手燒式鍋爐節煤30%~35%，比鏈條式自動化鍋爐節煤25%。由于純無煙再節能技術使用了PID變頻和ABM節電系統，比傳統鍋爐節電40%，揮發份可實現90%以上的燃燒和利用，而傳統鍋爐的揮發份的燃盡率只有78%左右，有22%的煙塵排向大氣層，純無煙再節能旋流技術使灰渣燃燒率達到了97%，而傳統鍋爐煤渣的燃燒率只有80%左右，正是由于這些原因，純無煙再節能技術可使?fàn)t溫從原來的1200℃提高到1500℃左右，真正實現了節電、節煤。

導熱油爐（有機熱載體加熱爐），是以煤、重油、輕油、可燃?xì)怏w其他可燃材料為燃料，導熱油為熱載體。利用循環油泵強制液相循環，將熱能輸送給用熱設備后，繼而返回重新加熱的直流式特種工業爐。

判斷處理

1）循環泵異常情況

a）當循環泵的電流比正常值低，說明循環泵效率下降，流量下降，可能是供熱管線積垢堵塞，應予清洗。

b）循環泵壓不變，電流升高而流量下降，則是熱傳導液變質，粘度增加，應及時更換或再生。如因新加熱傳導液含水或分解的氣體在系統內未排除，則應立即打開放空閥排出氣體。

c）循環泵電流減小，出口泵壓回零，說明泵空轉不供油。可能是油汽化，查明汽化原因采取措施；如過濾器堵塞使循環泵抽空應立即開旁通清洗過濾器；如因新增加熱傳導液含水或水分解的氣體在系統內未排除，則應立即打開放空閥排氣。

2）液相熱載體爐出口溫度低，供熱量不足，而排煙溫度超過300℃，則主要是積灰問題，應及時吹灰。如排煙溫度低，則主要是燃燒問題，主要是引風不足。爐子雖然正壓，但鼓風量開不大，爐膛溫度低，燃燒強度不夠。應著重檢查爐后部出渣機水封、除塵器出灰口等處是否封閉好，有無冷風大量漏入。

導熱油爐

3）過濾器前后壓差增加，泵入口壓力下降時，可能是濾網阻塞，應開通旁路，將過濾器拆卸清洗。

4）鏈條爐排的常見故障及處理

a）爐排停止轉動，可能是鏈條太松，與鏈輪嚙合不好，或鏈輪磨損嚴重，與鏈條連接不良；將兩側調整螺絲重新調整，將爐排拉緊，如仍不能正常，則需調換鏈輪。

b）爐排卡住。原因常是爐排片折斷或銷子脫落后爐排片松動；煤中有金屬夾雜物將爐排卡住；爐排片拱起；擋渣器（老鷹鐵）尖端下沉，將爐排卡住。處理方法：用板手倒轉爐排清除雜物、更換斷裂爐排片后再啟動，如啟動后再卡住，則停止轉動后詳細檢查原因再解決。如老鷹鐵下沉，可以兩側拔火門用鐵鉤拔正。

操作方法

（一）導熱油爐投入運行前的必備條件

1、 辦理導熱油爐登記手續，領取使用登記證。新爐安裝后應經當?shù)劐仩t檢驗所檢查驗收合格，使用單位填好“鍋爐登記卡”，到當?shù)刭|(zhì)量技術監督局鍋爐安全監察部門辦理登記手續，領取使用登記證。無證爐不得投入運行。

2、 司爐人員應經質量技術監督部門考核，持有《熱載體爐司爐操作證》，司爐人員除了符合工業鍋爐司爐工條件外，還應經過熱載體爐專門知識培訓。

3、 使用單位應有健全的管理制度及安全操作規程。

（二） 點火前的準備工作

1、有機熱載爐內、外部的檢查和準備，包括：

導熱油爐內部殘存水已放盡、吹干；爐膛內雜物清除干凈；各檢查孔、人孔等都已密閉，使用填料符合熱載體爐介質要求。

安全附件和保護裝置的檢查

1） 壓力表彎管前端的針形閥或截止閥處全開狀態。壓力表精度、量程、表盤直徑符合要求，無壓力時指針回零。

2） 液位計放油管閥門處關閉狀態，放液管已與儲存罐正確聯接。

3） 溫度計及自動記錄儀表已校驗合格；超溫超壓報警、自動連鎖保護裝置已投入，電器控制各接點無異常。

4） 燃燒通風設備檢查，無異常。

2．介質化驗及冷態循環

導熱油爐使用的熱傳導液質量合格，對熱載體鍋爐安全運行關系極大，所以，應先對使用的熱傳導液取樣化驗或有供應方的相關質量證明，應明確：

1） 熱傳導液最高使用溫度是否與有機熱載體爐供熱條件一致。爐出口溫度至少應比熱傳導液允許使用溫度低30~40℃，否則熱傳導液在使用中會很快分解變質，提前失效。

2） 抽樣化驗，測定熱傳導液的外觀質量、閃點、粘度、酸值、殘?zhí)亢退?，與熱傳導液生產廠提供的質量證明書是否相符，同時也為今后運行中介質質量變化監測提供依據。

裝油將化驗合格的熱傳導液用加油泵往爐內和膨脹器內注入熱傳導液。在加油泵向系統注熱傳導液時，應再檢查一遍爐體、用熱設備、管道系統的排污閥、放油閥是否關好，以免熱傳導液流失。同時將管道和爐體上的排汽閥逐一打開，排除空氣，直至有油流出時關閉。當膨脹器液位計上出現油位時停止注熱傳導液，然后啟動循環泵，進行冷態循環。

冷態循環 冷態循環的目的是試驗整個供熱系統是否有滯阻現象，設備、管路、閥門等處有無滲漏，循環泵的流量和揚程能否滿足生產要求。由于冷油粘度較高，故熱載體爐進出口壓力差比較大，管路系統的流動阻力也較大，每臺循環泵應輪流啟動、試車，使冷油在系統內循環6~8小時。冷態循環中，還要經常打開放氣閥門排放殘存空氣，觀察并記錄各點壓力表、溫度表、電流表等顯示情況，注意記錄循環泵電流、進出口壓差、循環泵出口壓力、有機熱載體爐進出口壓差等數據，并檢查油泵運行是否平穩，軸承密封是否良好。

拆卸清洗過濾器 冷態循環中，系統的各種雜質及熱傳導液中的殘?jiān)入S著冷油循環，在油泵前的過濾器過濾掉，循環結束后，過濾器應拆卸，除盡過濾器內及過濾網上的污物。

電加熱器是一種國際流行的電加熱設備。用于對流動的液態、氣態介質的升溫、保溫、加熱。

當加熱介質在壓力作用下通過電加熱器加熱腔，采用流體熱力學原理均勻地帶走電熱元件工作中所產生的巨大熱量，使被加熱介質溫度達到用戶工藝要求。

電加熱是將電能轉換為熱能的過程。自從發現電源通過導線可以發生熱效應之后，世界上就許多發明家從事于各種電熱電器的研究與制造。

電熱的發展及普及應用也與其它行業一樣，遵循著這樣一個規律：從先進電加熱器的國家逐步推廣到世界各國；從城市逐步發展到農村；由集體使用發展到家庭、再到個人；產品由低檔發展到高檔。

十九世紀處于萌芽階段的電熱電器大都是拙劣的，最早出現是用于生活的電熱電器，1893年電慰斗的雛型首在美國出現并使用，

接著到1909年出現電灶的使用，那是在爐灶中放置電加熱器，也就是說加熱從柴禾轉移到電氣，即從電能轉變?yōu)闊崮堋?/p>

但是真正電熱電器工業的急速發展，卻是在用作電熱元件的鎳鉻合金的發明之后。1910年美國首先研制成功用鎳鉻合金電熱絲制作的電熨斗，

這就從根本上改善了電熨斗結構，使用熨斗迅速得到普及。到1925年在日本出現在鍋中安裝電熱元件的產品，成為現代電飯鍋的原形。

在這階段工業上也出現實驗室用電爐，熔膠爐、暖氣器等電熱產品。1910年至1925年是電熱電器歷史上的大發展階段，

在家庭和工業方面，電熱電器各種品種的出現和普及應用都得到了急速的發展，而尤以家庭方面為甚。所以鎳鉻合金的發明是奠定了電熱電器工業發展的基礎。

二十年代以后在新的應用發展方面沒有上一時期多，但是在這階段內所有各種電熱電器都曾重新設訂而不斷改良，成為電熱電器歷史上的提高階段。

在家用電熱電器方面，各種器具都設計得更為美觀、耐用和堅固，而且大部分都有自動溫度和時控制。
