中華人民共和國機械電子工業部 1988-07-20批準 1989-07-01實施

注： 1、本表所列電加熱器參數適用于中心孔直徑d=22.6±0.2mm的螺栓，凡不符合本表所列中心孔直徑與規格參數的電加熱器，由用戶與制造廠商定。

2、本表所列的電加熱器表面功率密度選用8-11W/cm 2 。

二、技術要求

（一）汽輪機螺栓電加熱棒應符合下列要求：

1、電加熱器所用原材料應符合下列要求：

①　絕緣材料氧化鎂的成份應符合HG3-1294-80《氧化鎂》規定；

②　氧化鎂須經烘干后使用；

③　電加熱器所用的電熱材料為0Cr27A17Mo2高電阻電熱合金絲，其工作溫度為400°C，技術要求按GB1234《高電阻電熱合金》規定；

④　電加熱器保護套管材料為1Cr18Ni9Ti耐熱不銹鋼管。其技術要求按YB804《不銹耐酸鋼無縫鋼管》規定。使用其它材料由制造廠與用戶商定；

⑤　電加熱器用的保護套管內部去除毛刺后，再用汽油或煤油清洗干凈，并吹干后才能使用。

2、電加熱器成品應符合下列要求：

①　電加熱器的額定工作電壓為220±20V。直流100V，低壓50V；

②　電加熱器插入長度在1m以內的，其中心線直線度不大于?0.3mm；插入長度在1-2m的，其中心線直線度不大于?0.4mm；

③　插入部分直徑偏差為-0.20mm/-0.50mm；

④　插入部分長度偏差為±5mm，發熱長度偏差為±5mm，底部冷端長度為25-30mm；

⑤　電加熱器在使用時要求發熱均勻，不允許有局部過熱現象。

（二）對電加熱器進行壽命試驗時，每次加熱時間為10-20min。電加熱器在間斷加熱情況下，在螺栓中心孔與電加熱器的外徑總間隙在0.8-1.3mm條件下，累計壽命不少于50h。

（三）合金電阻絲與引出線連接處應牢固可靠，不得有松動。外殼必須有良好接地。

（四）電加熱器鋼套管經冷撥縮管后，用著色探傷或用5倍以上放大鏡檢查其表面，不得有裂紋等缺陷?？s管時應單向成型。

（五）電加熱器冷端封口處要求密封嚴密，以免潮氣進入，破壞絕緣。

（六）電加熱器制造完成后，經過一個半月后，在常溫下用500V兆歐表再測定其絕緣電阻（可在制造廠或用戶處進行）應不低于50M Ω。

三、試驗方法與驗收規則

每個電加熱器在裝配完畢后，在常溫下用500V兆歐表測量其絕緣電阻不得低于50 M Ω。并經受1500V耐壓試驗，歷時1min而無擊穿或閃路現象。然后在空氣中于額定工作電壓下通電加熱2-3min，不得有過熱現象，且絕緣電阻不得低于0.5 M Ω，泄漏電流每千瓦不大于0.5mA。并檢測其功率，是否符合訂貨要求（偏差±5%），試驗后，檢查電加熱器各部分是否完整無缺。

每個電加熱器應經制造廠質量檢查部門檢查合格，并附有合格證，方可發貨。

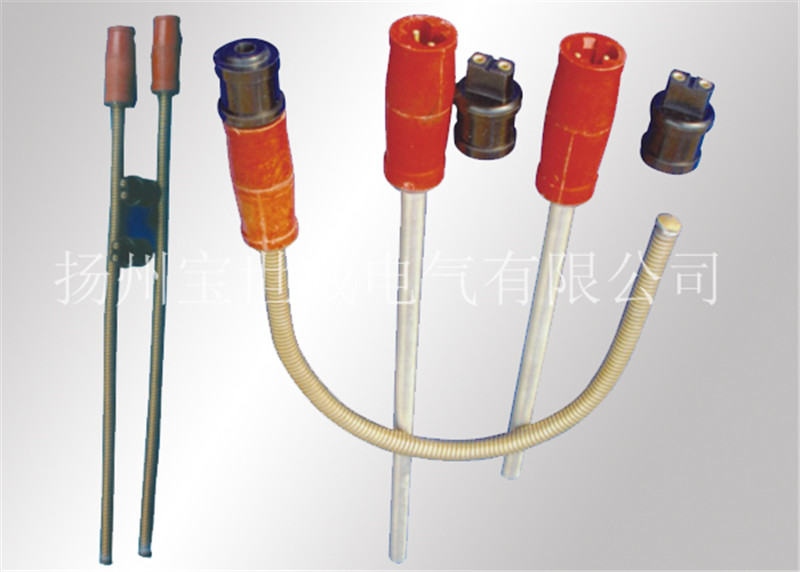

電加熱棒是適用于汽輪機螺栓加熱棒裝拆加熱的防爆電加熱器。其它承壓容器的大螺栓電加熱器，也可參照采用。

（一）汽輪機螺栓電加熱棒應符合下列要求：1、電加熱器所用原材料應符合下列要求：①　絕緣材料氧化鎂的成份應符合HG3-1294-80《氧化鎂》規定；②　氧化鎂須經烘干后使用；③　電加熱器所用的電熱材料為0Cr27A17Mo2高電阻電熱合金絲，其工作溫度為400°C，技術要求按GB1234《高電阻電熱合金》規定；④　電加熱器保護套管材料為1Cr18Ni9Ti耐熱不銹鋼管。其技術要求按YB804《不銹耐酸鋼無縫鋼管》規定。使用其它材料由制造廠與用戶商定；⑤　電加熱器用的保護套管內部去除毛刺后，再用汽油或煤油清洗干凈，并吹干后才能使用。2、電加熱器成品應符合下列要求：①　電加熱器的額定工作電壓為220±20V。直流100V，低壓50V；②　電加熱器插入長度在1m以內的，其中心線直線度不大于?0.3mm；插入長度在1-2m的，其中心線直線度不大于?0.4mm；③　插入部分直徑偏差為-0.20mm/-0.50mm；④　插入部分長度偏差為±5mm，發熱長度偏差為±5mm，底部冷端長度為25-30mm；⑤　電加熱器在使用時要求發熱均勻，不允許有局部過熱現象。（二）電加熱棒對電加熱器進行壽命試驗時，每次加熱時間為10-20min。電加熱器在間斷加熱情況下，在螺栓中心孔與電加熱器的外徑總間隙在0.8-1.3mm條件下，累計壽命不少于50h。（三）電加熱棒合金電阻絲與引出線連接處應牢固可靠，不得有松動。電加熱棒外殼必須有良好接地。（四）電加熱棒防爆電加熱器鋼套管經冷撥縮管后，用著色探傷或用5倍以上放大鏡檢查其表面，不得有裂紋等缺陷?？s管時應單向成型。（五）電加熱棒防爆電加熱器冷端封口處要求密封嚴密，以免潮氣進入，破壞絕緣。（六）電加熱棒防爆電加熱器制造完成后，經過一個半月后，在常溫下用500V兆歐表再測定其絕緣電阻（可在制造廠或用戶處進行）應不低于50M Ω。
